磁致伸缩位移传感器现场出故障，归纳起来就四类原因，对着查基本能定位。

四类常见故障

• 线路不通或接错：时钟脉冲线断，位置值不变；数据线断，显示33554431或负值；电源线断，数值乱跳。重点查多水多气区的端子箱，检修别把线踩断；数据线和时钟线别接反。
• 磁环松动、脱落、磨损：活塞振动把固定螺栓震松，磁环就掉；活塞杆受侧向力，测杆跟磁环别磨，磁环内圈磨大甚至磨碎。螺栓要拧紧，别让活塞杆受径向力。
• 电子头损坏：高压水渗进电子头烧元件，装的时候用高压绝缘胶布包扎、外加防水罩。最常见的是检修焊接时大电流窜进电子头——焊机地线必须在焊点1.5米内，传动侧焊接就把地线拉到传动侧。
• 强电干扰：传感器线跟变频动力线同桥架，数据就乱。把传感器线单独穿管分开走；屏蔽层单端大面积接地，别两端接地形成地环路。

装配注意

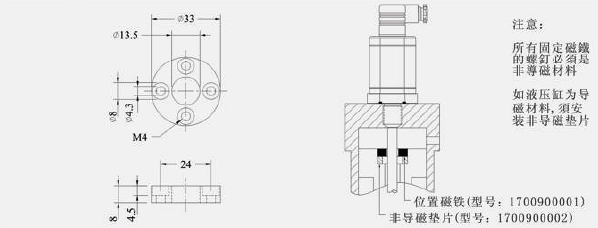

油缸是铁磁材料的，装滑动磁环时磁环下要垫非磁隔磁垫圈，固定磁环的螺丝也必须非磁材料，否则磁场被铁壳短路。两端有测量盲区，实测范围要落在有效测量区内：19H型5米以内死区约63.5mm，5~7.6米约66mm。18系列是铝壳IP67外置型，固定夹片安装，适合一般机械位置反馈。

现场坑点：焊接窜电流烧坏电子头这类故障占比最高，检修动火前先把传感器信号端子拆了或可靠短接保护，别嫌麻烦。

故障排查、装配对拿不准的，易测电气磁致伸缩位移传感器团队欢迎您的咨询。

常见问题

问：磁致伸缩显示33554431或负值，先查哪根线？
答：数据线断了。时钟脉冲线断的话位置值不变，电源线断则是数值乱跳，三种表现对应三根线，照着分。重点查多水多气区域的端子箱，检修时别把线踩断。

问：磁致伸缩电子头烧坏，最常见的元凶是什么？
答：检修焊接时大电流窜进电子头，这类占比最高。焊机地线必须放在焊点1.5米以内，传动侧焊接就把地线拉到传动侧；高压水渗进去也会烧，装的时候包绝缘胶布加防水罩。

问：19H型磁致伸缩装5米行程，死区要留多少？
答：19H这一档，5米以内大概留63.5mm，行程到5~7.6米这段则是66mm左右，实际要测的范围得落在有效区里面。另外磁环爱松，活塞来回震会把固定螺栓抖松，磁环一旦掉了就麻烦，装配时螺栓记得拧紧。

问：18系列外置磁致伸缩在一般机械上用，装法有什么讲究？
答：18 系列走的是铝壳、IP67 的外置路子，用固定夹片卡上去，一般机械的位置反馈用它正合适。要是碰上油缸这类铁磁壳子，磁环底下得垫一层非磁隔磁垫圈，固定螺丝也得换成非磁的，不然磁场会被铁壳短路掉。
