磁致伸缩位移传感器安装接线：上电前先做四件事

磁致伸缩位移传感器安装接线这件事，顺序错了代价很直接：上电前少核对一遍端子定义，24V 电源和信号线一对调，电子模块当场就报废。这篇按到货核对、供电接线、两点校准、线制选择四块讲，给的数都是样本上的典型值，具体以你手上型号的样本为准。

磁致伸缩位移传感器安装接线：到货先做四件事

• 先查包装、再清点。按合同核对型号和数量，别急着拆内包装。

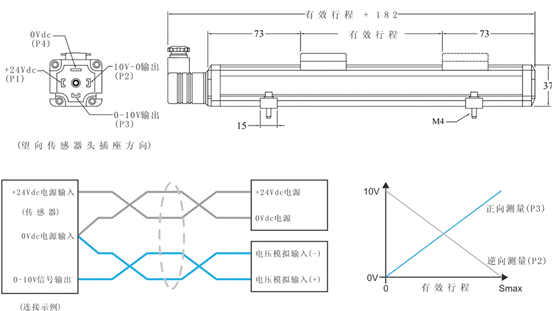

• 翻说明书里的三张表。接线表（接头种类、线色、针号）、安装尺寸图、调零调满步骤，看一遍再动手，别凭印象接。
• 自制电缆要逐根量。按接线表焊完之后，用万用表一根一根测：该通的通、线间不短路。这一步花十分钟，能省一台上位机。
• 接 PLC 之前先单独通电。只手移磁环看输出线性稳不稳，正常了再进系统。接线问题就挡在电柜外面了。

供电与接线：保护边界在哪里

这类传感器一般带反接保护和超压保护，样本上常见的边界是反接约 -30Vdc、超压约 36Vdc。要记住两点：一是反接超过 30 分钟，保护就失效了；二是保护只防「接错」，不防「接废」——错接 220V 交流、或者把 24V 供电和信号输出对调，电子模块立刻烧，这种不在保修范围内。

电缆这块，尽量用厂家配的专用电缆；换用别的线，挑低电容值的，电容大了信号上升沿变缓，输出会跟不上。屏蔽层单点接地，别两头都接，否则地环流反而把干扰引进来。

两点法校准：斜率和零位怎么算

传感器的有效行程设定得比标称略长一点，所以装上机台之后必须现场校准，不能直接读绝对值。18 系列用两点法就够，步骤是：让机台停在起始点，记下传感器读数；再走到另一个位置，量出实际走了多远，同时记下读数；两个点定出一条直线，斜率就是每伏对应多少毫米。

接着算数。起点读数如果是 0.2V，另一个位置实测走了 98mm、读数 9.5V，那么斜率等于 98 ÷（9.5 − 0.2）≈ 10.54 mm/V；零位截距等于斜率乘起点读数，也就是 10.54 × 0.2 ≈ 2.1mm。于是实际位移等于 10.54 乘当前读数再减去 2.1。代回去验证一下：0.2V 得约 0，9.5V 得约 98mm，自洽。

把这两个系数写进 PLC 或表头里，量程就算校完了。换传感器、重新拆装或者动过吊头之后，这一步要重做。

电流型输出：3 线、4 线、6 芯怎么选

数字输出型号还有一个细节：出厂地址印在外包装上，包装别随手扔。重新组网或者换站号的时候，这个地址是省事的依据，丢了就得重新扫。

现场两个典型故障

第一个：新装完传感器读数是死的，怎么移磁环都不变。现象是通电后输出恒定，接线看着也没松。原因基本是信号线接错位或者供电没真正加上——自制电缆时线序错了，或者 3 线制里负极没并到一起。处理是断电，按接线表逐根复核通断，再用 3 线制的要求确认负极并点，重新上电。

第二个：读数在某一小段范围里跳，其它段正常。现象是磁环走到固定位置就飘几十毫伏，挪开就好。原因通常是那段靠近变频器、伺服驱动或者大电流母线，属于局部干扰。处理是把信号线改双绞屏蔽、屏蔽层单点接地，走线挪离动力线；实在躲不开，就把传感器单独一路供电。

磁致伸缩位移传感器安装接线常见问题

问：德敏哲磁致伸缩传感器，接线反了保护能兜住吗？
答：有反接保护约 -30Vdc、超压保护约 36Vdc，但反接超过 30 分钟保护就失效了。真接反，或者把 24V 供电与信号输出对调，电子模块立刻烧，这种不在保修范围，上电前务必复核。

问：18 系列现场校准，斜率怎么算出来？
答：两点法。起点读数比如 0.2V，另一位置实测走了 98mm、读数 9.5V，斜率就是 98 ÷（9.5 − 0.2）≈ 10.54mm/V，零位截距是 10.54 × 0.2 ≈ 2.1mm，实际位移等于斜率乘读数再减截距。

问：电流型输出什么时候用 4 线、什么时候用 3 线？
答：要精度高、想让供电和输出各走各的，就上 4 线；让 PLC 直接供电的，用 3 线，把电源负极和电流回路负极并到一个点上。另外电流型出厂给的是 6 芯线，别照别的型号的排法去接。

问：为什么新传感器要先单独通电再进 PLC？
答：手移磁环看输出线不线性，正常了再接系统，能把接线问题挡在电柜外。自制电缆要按说明书接线表做，焊完用万用表逐根量通断和短路；数字输出型的地址印在外包装上，别随手扔。
