拉杆型直线位移传感器结构与安装-铝管拉杆与合金电刷说明

LWH拉杆型直线位移传感器（电子尺）拆开就四个关键件：铝管、拉杆、电刷、线路板。每个件怎么影响精度，装的时候心里有数。

四个关键件

• 铝管：表面电泳氧化，不变色；内部圆柱大面积滑轨，电刷支架平稳高速往复，10g冲击下精度不掉。铝管本身带屏蔽。
• 拉杆：不锈钢无磁、不生锈，无芯研磨抛光。φ6mm，跟前端盖的尘封、油封紧密配合，防止拉杆把杂物油水带进管内。拉杆跟传感件用三爪封闭卡簧连接，轴向承载力大于60kg。
• 电刷：银钯合金，冲压成型。单电刷杂波小、分辨率高，适合注塑机射胶控制；双电刷寿命长、重复性高，适合开合模控制。
• 线路板：进口碳膜树脂浆料热压烧结，电脑线性修刻，端子焊接铆接加银胶固化。

安装要点

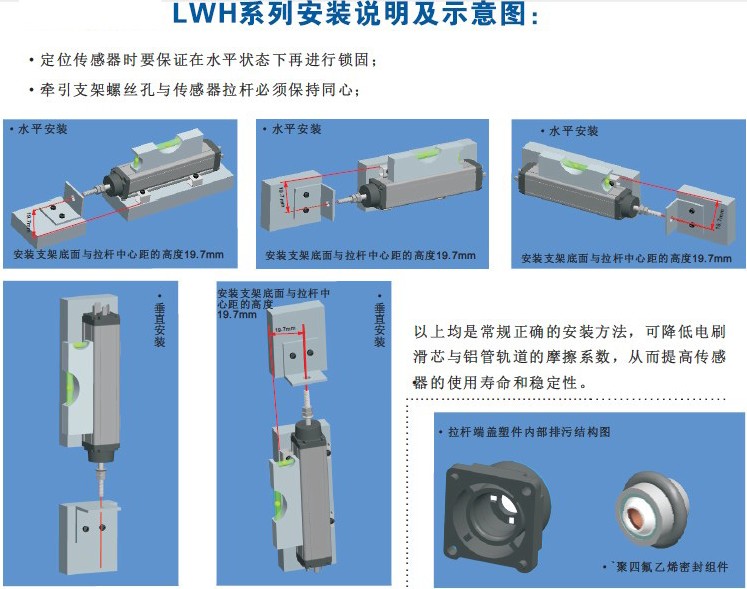

定位时先把传感器放水平再锁紧；牵引支架螺丝孔必须跟传感器拉杆同心。水平、垂直安装都行，支架底面与拉杆中心距保持19.7mm。正确对中能降低电刷跟铝管轨道的摩擦，寿命和稳定性都上去。

现场坑点：拉杆别受侧向力，别敲铝管。输出跳多半是支架松了或有干扰；中段非线性往往是电刷偏磨。先慢速走一遍全行程，确认输出单调、不卡，再进正常节拍。

拉杆型电子尺选型和安装拿不准的，易测电气直线位移传感器团队欢迎您的咨询。

常见问题

问：LWH拉杆型电子尺的电刷，单双电刷分别用在哪？
答：单电刷杂波小、分辨率高，注塑机射胶控制用它；双电刷寿命长、重复性高，开合模控制更合适。电刷是银钯合金冲压成型的，别拿别的材质随便替。

问：LWH拉杆型电子尺，拉杆和传感件靠什么连接？
答：三爪封闭卡簧，轴向承载力大于60kg。拉杆是不锈钢无磁、无芯研磨抛光的φ6mm，跟前端盖的尘封油封紧密配合，挡住杂物油水进管；装的时候别敲铝管，也别让拉杆受侧向力。

问：拉杆型电子尺支架底面到拉杆中心，留多少合适？
答：保持19.7mm，水平、垂直安装都行。定位时先把传感器放水平再锁紧，牵引支架螺丝孔必须跟拉杆同心；对中做好了，电刷跟铝管轨道的摩擦降下来，寿命和稳定性都上去。

问：LWH电子尺输出跳、中段非线性，分别是什么毛病？
答：数值来回跳，一般先怀疑支架没锁牢，或者旁边有干扰源。要是中段走着走着线性变差，多半是电刷偏磨了。装好后先用手低速推完整个行程，看读数是不是一路单调、有没有卡顿，没问题再上正常节拍跑。铝管本身是带屏蔽的，别把那层当废线剪了。
