外置式位移传感器模拟量接线图与避坑要点

外置式位移传感器模拟量接线，说穿了就是三根线的事：电源正、电源 0V、信号输出，但接错一根就可能当场把传感器烧掉。18系列是外置结构，装在设备外面看得见摸得着，接线时反而容易大意；电压型和电流型的接法不一样，共地的规矩也不一样。下面把 0-10V、4-20mA、0-20mA 三种接法逐条讲清，端子、线色、屏蔽都对着说，再把三条会烧传感器的错接法单独拎出来。

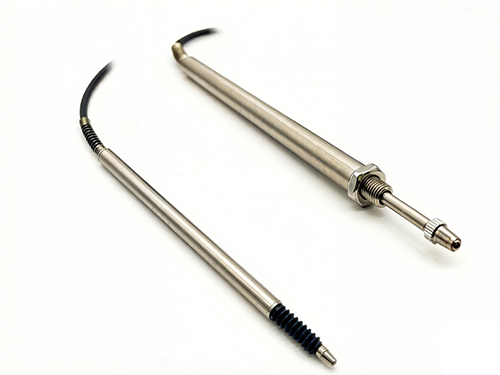

外置式位移传感器模拟量接线：先认清18系列的接口

18系列用的是接触式磁悬浮测量技术，直接输出绝对值位置，断电再上电也不用重新归零，位置是多少就是多少。铝成型外壳配合正确的接头可以达到 IP67，粉尘多、有水汽的场合也能顶住。安装靠配套的固定夹片，位置灵活，普通机械结构都能装。

接线之前先把端子认清楚。18系列的 0V 就是 P4，信号输出落在 P2、P3 上。这几个点有一条死规矩：整条回路的 0V 只认传感器这一个点，别这儿接一根、那儿接一根。

电压型 0-10V 怎么接

电压型输出 0-10V 接三根线：电源正、电源 0V、信号输出。信号是以 0V 为参考的电压值，在 PLC 的模拟量输入模块上读起来比较直观，调试也快。

要注意两点：信号线别和动力线捆在一起走，也别贴着配电盘布线；线别拉太长，距离一长，压降和干扰都会叠到读数里。真要跑几十米，优先考虑电流型。

电流型 4-20mA 与 0-20mA 怎么接

电流型把信号串在回路里，用回路电流的大小表示位置，跟线阻关系不大，所以适合长距离传输。可以选 4-20mA，也可以选 0-20mA，两者接线形式接近，含义差得不少。

4-20mA 的 4mA 通常就代表量程起点，同时也是断线检测的判据——回路电流低于 4mA，基本可以判成断线或者故障。0-20mA 没有这个特性，断线时读到 0mA，很容易和「位置正好在零点」混为一谈。控制器按哪种型式解析，接线前就得跟传感器对上，别等投运了才发现差一个偏移量。

线材与屏蔽：四芯双绞线，屏蔽只接一头

线材必须用四芯双绞屏蔽线，最小截面 0.2mm²，别拿普通两芯线凑合。双绞是为了让两根信号线拾到的干扰互相抵消，屏蔽是为了把外来的电场挡在信号线外面，两道都得有。

屏蔽层只接一头，常规接在控制器侧、接机器地，传感器端悬空。两头都接，只要两边地电位有差，屏蔽层里就会有电流跑，干扰反倒顺着它进到信号里，越屏蔽越糟。

这三条接法会当场烧掉传感器

下面三条是现场反复出现的错接，每一条都可能直接损坏传感器，而且不在保修范围内。

1. 把控制器模拟输入的负极直接接到机器 0V 或柜内地线上。正确做法是只接到传感器的 0V（P4），单一接点，别的哪儿都不接。
2. 不用四芯双绞屏蔽线，拿普通线代替。截面不足 0.2mm²、又没有屏蔽，长距离下干扰直接叠在模拟量上，读数没法看。
3. 电源 +24Vdc 接进传感器的 0V（P4），同时把电源 0V 接到信号输出点（P2/P3）。这一接等于把电源直接短到信号端，传感器通电即烧毁，属于不可逆损坏。

现场踩过的三个坑

第一个是共地接错。有台设备上电后读数一直在量程中段小幅抖，换了一支新传感器照样抖。查下来，是控制器模拟输入的负极被接到了柜内 0V 母排上，跟传感器 0V 之间有几毫伏地电位差。把负极改回只接传感器 P4，抖动当场消失。

第二个是线材偷懒。客户用普通两芯线做 0-10V 输出，走线槽时和 380V 动力线绑在了一起，读数随电机启停乱跳。换成四芯双绞屏蔽线、屏蔽在控制器端单点接地、信号线单独走一格线槽之后，读数就稳了。

第三个坑很多人不当回事。客户反馈读数整体偏小一大截，看着像传感器坏了。一核对，传感器是 0-20mA，控制器却按 4-20mA 解析，整整差了一个 4mA 的偏移量。把控制器量程设置改对，读数立刻对上。

常见问题

问：18系列能装在户外吗？
答：外壳是 IP67，但要配上正确的接头才能达到标称防护等级。长期户外建议再加个防护罩，避免接头处长期积水。

问：接线后读数比实际小一截，是什么原因？
答：先查量程设置和零点，再查是不是误用了 0-20mA 而控制器按 4-20mA 解析，两者差一个 4mA 的偏移量，读数会整体偏小。

问：0-10V 和 4-20mA 选哪个？
答：看距离。柜内短距离用 0-10V 接线简单；要跑几十米、旁边又有动力设备，就选 4-20mA，电流环抗干扰、线阻影响也小。

问：屏蔽层接在传感器端可以吗？
答：可以，但要统一，整个系统保持一致。常规还是接控制器端、也就是信号接收端，接机器地，另一端悬空。关键是只能有一头落地。
