磁致伸缩位移传感器模拟量接线图：17系列端子对照

磁致伸缩位移传感器模拟量接线图，17系列这款要看两件事：一是它装在哪，二是它的线怎么走。17系列专为液压缸设计，耐压外管和六角法兰是 100% 不锈钢，可以直接装进缸里；电子部分是模块化设计，能和耐压外管完全分开，校准的时候只把电子部分拔出来就行。下面把端子、线色和屏蔽单端接地讲清楚，再把三条会烧掉电子模块的接法单独列出来。

磁致伸缩位移传感器模拟量接线图：先看17系列为什么装在缸里

耐压外管和六角法兰用 100% 不锈钢，可以直接装进液压缸，承受缸内压力。电子部分和耐压外管是模块化组装，两者能完全分离：要校准、要换电子模块，只把电子部分拔出来就行，耐压外管不用跟着从液压缸上拆，缸也不用放油重装。省下来的主要是停机时间。

电子部分达到 IP67（要配正确的接头），抗震、防尘、防潮。输出走的是油制插头 DIN 43650，接口通用，接线方便、插拔也顺手。除了液压系统，拿来做机械外置安装同样没问题。

接线前要确认的三件事

一、电源。确认供的是 24Vdc，别超过传感器的额定范围，电压等级接线前按厂家样本核对。二、线材。必须用四芯双绞屏蔽线，最小截面 0.2mm²。三、共地。传感器的 0V（P4）就这一个基准点，别和机器地、电源地混着接。

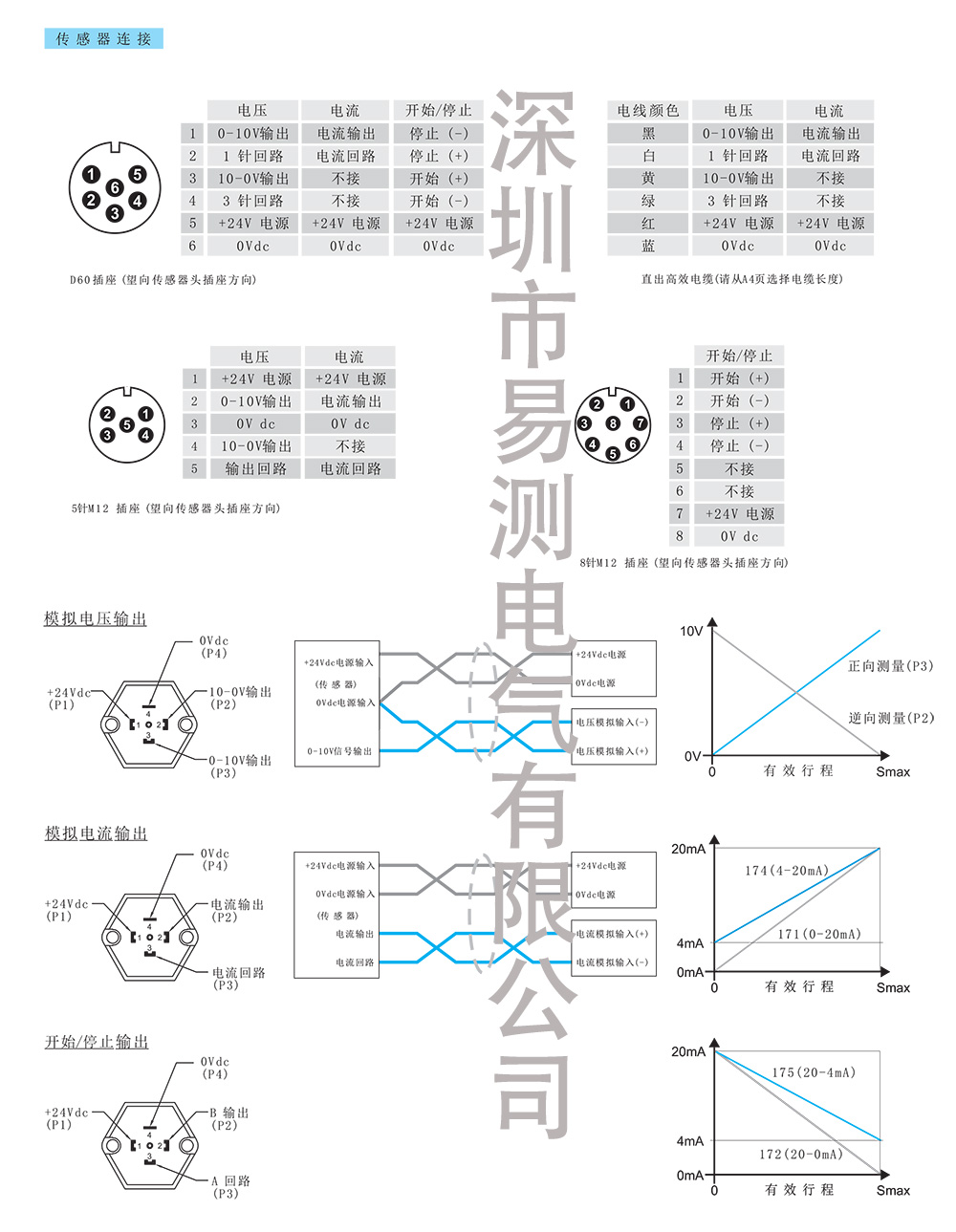

端子与线色：P2、P3、P4 各是什么

17系列的接线端子少，但每个都有讲究，接之前对一遍表，比事后返工省事得多。

屏蔽怎么接：单端接地，别两头都接

屏蔽层只接一头，常规接在控制器侧、接机器地，传感器端悬空。两头都接地，一旦两边地电位有差，屏蔽层里就会形成环流，干扰反倒被引进信号。这段线在油缸附近本来就靠近动力线，屏蔽做对了，读数才稳得住。

三种会把电子模块烧掉的接法

下面三条是现场真实出现过的，每一条都会直接损坏传感器，而且不在保修范围内。

1. 把控制器模拟输入的负极直接接到机器 0V 或柜内地线上。正确做法是只接到传感器的 0V（P4），单一接点，别再多接一处。
2. 用普通线代替四芯双绞屏蔽线。截面不足 0.2mm²、又没有屏蔽，长距离传输时干扰会直接叠在模拟量上。
3. 电源 +24Vdc 接进传感器的 0V（P4），同时把电源 0V 接到信号输出点（P2/P3）。这一接等于把电源短到信号端，传感器会立即烧毁，属于不可逆损坏。

现场碰到的两个实例

有个客户换完电子模块，读数就开始乱跳，以为新模块有问题。我们过去一量，耐压外管没动、位置也没变，问题出在插头上：DIN 43650 插回时没压到位，内部触点处在半接触状态，机器一振动信号就断续。重新插紧、把压紧螺钉拧到位，读数立刻恢复。

另一个是缸内高温工况，投运一段时间后读数开始缓慢漂移，还夹着跳动。拆下线一看，用的是普通电缆，既没屏蔽也没双绞，紧贴液压动力管走线。换成四芯双绞屏蔽线、屏蔽只在控制器端接地之后，漂移和跳动都控制住了。

常见问题

问：屏蔽层两头都接地行不行？
答：不行。两头接地会形成地环流，反而把干扰引进信号里。按规范单端接地，一般接在控制器侧。

问：油制插头接线有方向吗？
答：有，P2、P3、P4 各不相同，接线前对照图确认针脚，接反就会造成烧毁，属于不可逆损坏。

问：电子部分拔出来校准，外管要一起拆吗？
答：不用。电子部分和耐压外管是模块化组装、能完全分离，只把电子部分拔出来校准就行，外管留在液压缸上，缸也不用放油。

问：读数和实际位置对不上，先查哪里？
答：先查零点和量程设置，再查电流型有没有用错——传感器是 0-20mA 而控制器按 4-20mA 解析，会整体差一个 4mA 的偏移量。这两项排除后再怀疑本体。
