拉线位移传感器选型：行程、输出与预拉空间对照

拉线位移传感器选型真正拉开差距的不是量程，而是拉绳速度、使用频率和预拉空间这三项现场参数——漏一项，方案就得返工。量程谁都会量，可速度选低一档，钢丝绳和内部弹簧几个月就开始疲劳；预拉空间没报，量程要么买大要么装不上。下面按询价该报的顺序，把十个参数摊开讲清楚。

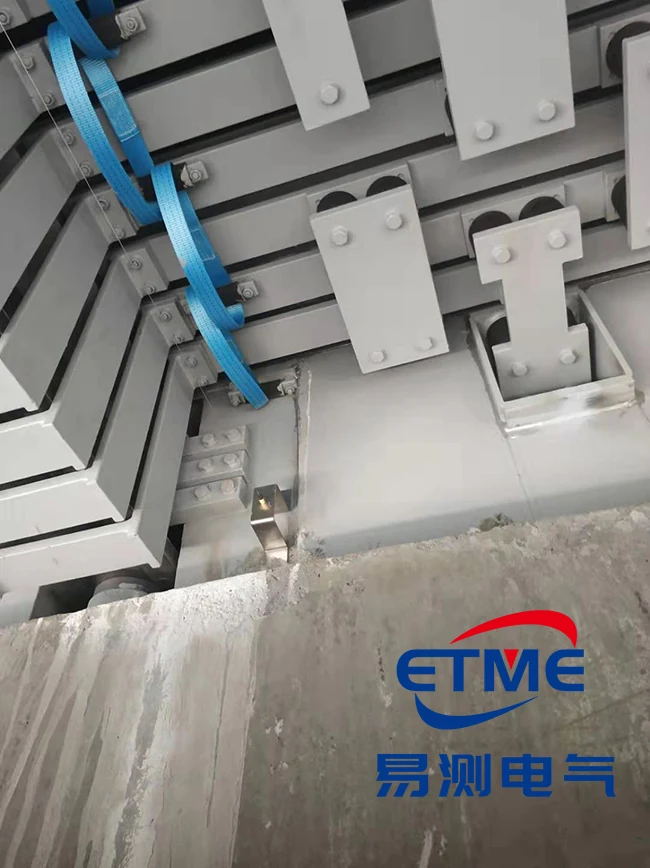

拉线位移传感器选型的十个参数

这十项里前六项决定能不能用，后四项决定好不好用、贵不贵。询价时一次报全，比来回改图纸省事得多。

• 有效测量行程：移动部件实际参与的最大行程，不是设备外壳的尺寸。
• 输出信号方式：数字量还是模拟量（电压或电流），跟控制接口对上。
• 供电电压：和控制系统电源一致，常见 24V DC，也有 12V、5V 的场合。
• 测量精度与分辨率：按控制要求定，别一上来就点名要最高档。
• 工作环境：温度、湿度、粉尘、电磁干扰，还有周围有没有挡绳的凸起。
• 拉绳速度：移动部件的位移速度，往复速度不一致的要分开报。
• 使用频率：每天往复循环多少次，直接决定寿命档位。
• 预拉空间：初始位置时，拉头与传感器出线口之间的距离。
• 量程留预拉余量：预拉距离大时可在传感器外加延长绳，量程选小一档。
• 配置等级：和设备要求的等级、项目预算挂钩。

参数看着多，真正拉开方案差距的是速度、频率、预拉空间这三项。量程量错，最坏是装不上去；这三项报错，是装上了用不住。

三项最容易漏的现场参数

这三项在图纸上通常一个字都没有，全靠你的嘴去问现场。列个表对照一下：

速度这项还有个坑：往复速度往往不对称。比如上行 0.5m/s、回程 1m/s 的设备，按平均值报就偏了，要按大的那一头报。

预拉空间大，怎么把量程选小一档

预拉空间大、又不想买大量程传感器，加一段延长绳把这段距离吃掉，主量程按实际测量段选就行，能省不少钱。但要先看清楚几何关系：

加延长绳有三个前提，缺一个都别这么干。一是接头必须牢固、不打滑，一滑就直接变成误差，而且是不规律的误差，很难查。二是延长绳不参与测量，它只负责把拉头「搬」到起点附近，量程按实际测量段定。三是固定端要单独考虑，延长绳的固定点受力和传感器出线口受力不一样，紧固方式得另配。

还有一条常被忽略：延长绳会改变出线角度。加完之后绳的走向一旦带角度，本来对好的对中就被破坏了，安装时要重新确认出绳方向，别想当然。

输出和供电怎么跟控制系统对上

输出方式定错了，传感器本身没问题也接不进系统。先看上位机给的是模拟量通道还是通讯口，再倒着定输出：

供电别只看电压对不对，还要看电源干净不干净。跟变频器、接触器共用一路电源的，干扰往往就是从电源串进来的，读数跳变多半能追到这里。

两个现场常见故障，现象与处理

现象：装机不到半年钢丝绳就起毛，读同一位置还有零点几毫米的跳动。原因：我们排查下来多半是两件事——拉绳速度档选低了，绳长期被拽着跑；或者出线角没对正，绳在壳口边缘蹭。处理：按实际最大速度重新定档，同时把安装面重新找正，让绳与出线口轴线夹角控制在 3° 以内。这两件一起做，才能根治。

现象：加了延长绳之后精度明显变差，零点还会慢慢漂。原因：延长绳接头的压接不牢，受力后逐段滑移；或者延长绳把出线方向带偏了，绳变成了斜拉。处理：换成压接式接头并做防松，重新对中；如果几何上实在绕不开，就老老实实买足量程，别为了省钱埋隐患。

常见问题

问：拉线位移传感器选型，拉绳速度为什么不能漏报？
答：它要和被测件的移动速度对得上，而且往复速度常常不一致。高速高频反复拉的场合，速度档选低了，钢丝绳和弹簧很快就疲劳，换得比买的还勤。报的时候给最大速度，不是平均值。

问：预拉空间大，能不能靠加延长绳把量程选小一档？
答：可以，但有前提：接头必须牢、不能打滑，延长绳不参与测量，固定端要单独考虑紧固。三样都满足才划算，否则误差反而更难查。

问：使用频率到底按什么算？
答：按每天往复循环多少次算，它直接关系到寿命档位。频次报低，绳和内部弹簧都撑不到预期年限。提需求时最好把每天节拍、往复次数一起说清楚，别只给一个量程。

问：供电和输出怎么跟控制系统对上？
答：先看控制系统给的是几伏电源、接口是 PLC 模拟量还是通讯口，再定数字量还是模拟量、电压还是电流。精度和分辨率按控制要求来，工作环境的温度、湿度、粉尘、干扰也要一起核。具体量程档位与接线定义以厂家样本为准。
