18系列(外置)磁致伸缩位移传感器
  • 18系列(外置)磁致伸缩位移传感器

    18系列磁致伸缩位移传感器是采用非接触式磁致伸缩测量技术。此技术能提供高精準、直接和绝对值的位移输出。非接触式设计不但方便安装,而且能消除所有工作磨损而带来的误差。

    18系列(外置)磁致伸缩位移传感器说明书下载
  • 产品特点

德敏哲germanjet

德敏哲 18系列

机械设备专用磁致伸缩位移传感器

18系列磁致伸缩位移传感器应用行业
l 注塑机
l 吹瓶机
l 压铸机
l 橡胶成型机
l 压砖机
l 标志制作机器
l 油漆喷雾器
l 金属与木工机械
l 汽车与行走机械




Absopos Technology  磁致伸缩科技

磁致伸缩(Absopos)的运作原理是通过分析两个磁场相互感应的反馈信号而达致。

第一磁场是利用一个永久磁铁在传感器外壳上运行。第二磁场是由脉冲产生器产生。当两个磁场互相感应,一个绝对值的位置信号便会以超声波速度反馈。精密电路系统便会对超声波的波形进行分析,继而输出一个精确和高分辨率的位置信号,让机台可以实时进入生产状态。


磁致伸缩位移传感器的优势
FOR EXTREMELY ACCURATE,LOW-NOISE,AND WEAR-FREE ABSOLUTE POSITION FEEDBACK

l 磁致伸缩位移传感器采用非接触式超声波测量技术。能提供最佳的线性和绝对值的位置测量。


l 铝成型外壳能配合两种形式的永久磁铁滑块进行非接触式测量。


l 直接取替电阻式电位器,而无须机械修改。


l 开放式导轨型外壳设计能减少因安装失误而损坏传感器。

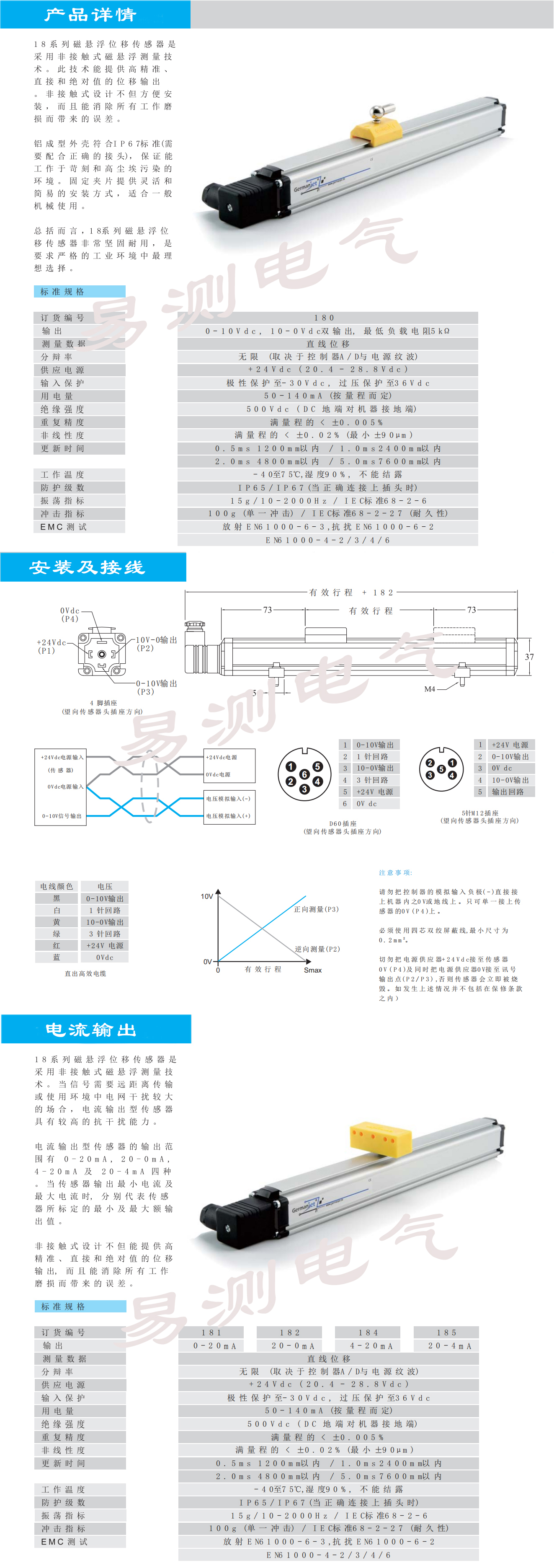

标准规格
测量数据 直线位移
供应电源 +24Vdc (20.4 - 28.8Vdc)
输入保护 极性保护至-30Vdc, 过压保护至36Vdc
用电量 50-140mA (按量程而定)
绝缘强度 500Vdc (DC地端对机器接地端)
输出 0-10Vdc, 10-0Vdc双输出, 最低负载电阻5kΩ
分办率 无限 (取决於控制器A/D与电源纹波)
重複精度 满量程的 < ±0.005%
非线性度 满量程的 < ±0.01% (最大 ±90μm)
工作温度 -40至85℃
防护级数 IP65(当正确连接上插头时)
振盪指标 10-2000Hz / IEC标準68-2-6
冲击指标 100g (单一冲击) / IEC标準68-2-27 (耐久性)
更新时间 0.5ms 1200mm以内 / 1.0ms2400mm以内/ 2.0ms 4800mm以内


      18系列磁致伸缩位移传感器是采用非接触式磁致伸缩测量技术。此技术能提供高精準、直接和绝对值的位移输出。非接触式设计不但方便安装,而且能消除所有工作磨损而带来的误差。

铝成型外壳符合IP65标準,保證能工作於苛刻和高尘埃污染的环境。固定夹片提供灵活和简易的安装方式,适合一般机械使用。总括而言,18系列磁悬浮式磁致伸缩位移传感器非常坚固耐用,是要求严格的工业环境中最理想选择。

18系列磁致伸缩位移传感器
